Mengonfigurasi Router TP-Link TL-MR3020 Mode 3G/4G with EWAN Backup

TP-Link TL-MR3020 dapat bekerja dalam beberapa mode, salah satunya adalah 3G/4G with EWAN Backup. Ketika router bekerja dalam mode ini, router terhubung ke dua sumber internet, yaitu modem 3G/4G sebagai sumber koneksi internet utama, kemudian kabel LAN sebagai koneksi internet cadangan. Jika sumber koneksi internet utama terputus, maka sumber koneksi internet cadangan akan aktif. Artikel ini menjelaskan cara mengonfigurasi router TP-Link TL-MR3020 Mode 3G/4G with EWAN Backup.
EWAN adalah singakatan dari Ethernet WAN. Maksudnya adalah router terhubung ke internet dengan kabel LAN.

Berikut adalah diagramnya.

TP-Link TL-MR3020 Mode 3G/4G with EWAN Backup

Diagram “3G/4G with EWAN Backup”

Penjelasan diagram “3G/4G with EWAN Backup”

  • R1 adalah router TP-Link TL-MR3020 yang akan membagian koneksi internet ke perangkat client
  • Modem 3G/4G adalah jalur internet utama
  • R-INET adalah router yang merupakan sumber jalur internet cadangan
  • NB1 adalah perangkat client yang terhubung ke router R1 melalui SSID “TP-Link_88DC”


Reset Router

Tujuan me-reset router adalah untuk memastikan konfigurasi router dikembalikan ke bawaan pabrik.

Berikut adalah langkah-langkah me-reset router

  1. Tekan tombol “Reset” beberapa detik sampai lampu berkedip
    TP-Link TL-MR3020 Mode 3G/4G with EWAN Backup

  2. Hubungkan laptop ke SSID router.

    Nama SSID dan password biasanya tercetak di badan router.
    TP-Link TL-MR3020 Mode 3G/4G with EWAN Backup

  3. Buka URL http://tplinkwifi.net untuk mengakses halaman administrasi. Setiap setelah reset, akan diminta untuk membuat password baru.
    TP-Link TL-MR3020 Mode 3G/4G with EWAN Backup


Mengonfigurasi Router


Berikut adalah langkah-langkahnya

  1. Arahkan saklar mode ke “3G/4G”
    TP-Link TL-MR3020 Mode 3G/4G with EWAN Backup

  2. Pasang modem ke port USB dan pasang kabel LAN ke port “WAN/LAN”
  3. Buka http://tplinkwifi.net untuk mengakses halaman konfigurasi
  4. Konfigurasi Time Zone ke “GMT +07:00”
    TP-Link TL-MR3020 Mode 3G/4G with EWAN Backup
  5. Pilih “3G/4G Router with EWAN Backup”
    TP-Link TL-MR3020 Mode 3G/4G with EWAN Backup
  6. Pilih “Yes”
    TP-Link TL-MR3020 Mode 3G/4G with EWAN Backup
  7. Terima konfigurasi default
    TP-Link TL-MR3020 Mode 3G/4G with EWAN Backup
  8. Terima konfigurasi default
    TP-Link TL-MR3020 Mode 3G/4G with EWAN Backup
  9. Terima konfigurasi default
    TP-Link TL-MR3020 Mode 3G/4G with EWAN Backup
  10. Terima konfigurasi default
    TP-Link TL-MR3020 Mode 3G/4G with EWAN Backup
  11. Klik “Save” untuk menyimpan konfigurasi
    TP-Link TL-MR3020 Mode 3G/4G with EWAN Backup
  12. Router akan restart.

Jalur Internet Utama Normal

Analisa Konfigurasi

Jalur internet utama adalah modem 3G/4G, kemudian jalur internet cadangan adalah kabel LAN. Keduanya dalam keadaan terpasang dan keduanya terhubung ke internet.

Berikut adalah diagramnya:


Diagram “Jalur Internet Utama Normal”

Penjelasan diagram

  • “dhcp_USB_4G” adalah interface jalur internet utama. Nama interface diberikan secara otomatis oleh router. Interface ini mempunyai alamat IP, artinya terhubung ke internet.
  • “ewan_ipoe_d” adalah interface jalur internet cadangan. Nama interface diberikan secara otomatis oleh router. Interface ini tidak mempunyai alamat IP, artinya tidak terhubung ke internet. Tidak terhubung karena jalur utama terhubung ke internet.
  • NB1 adalah perangkat client yang terhubung ke router.
  • Pada mode ini, perangkat client hanya bisa terhubung ke router secara wireless



Berikut adalah foto konfigurasi modem dan kabel LAN yang terpasang pada router.



Pada diagram Diagram “Jalur Internet Utama Normal”, interface “dhcp_USB_4G” mempunyai alamat IP. Untuk melihat konfigurasi ini di halaman administrasi router, buka menu “Advanced | Status”.

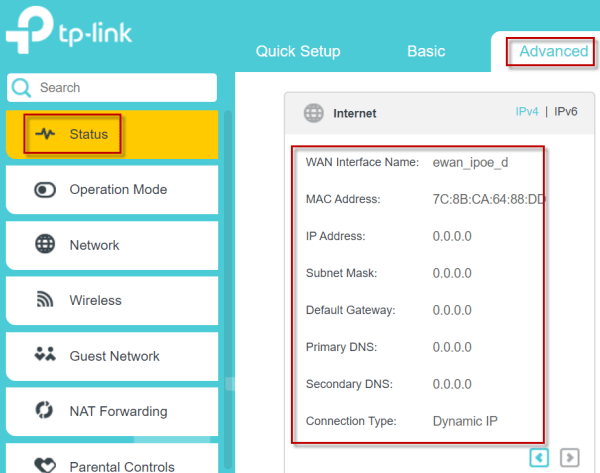

Pada diagram Diagram “Jalur Internet Utama Normal”, interface “ewan_ipoe_d” tidak mempunyai alamat IP. Informasi ini tetap ada di menu “Advanced | Status” pada halaman administrasi.

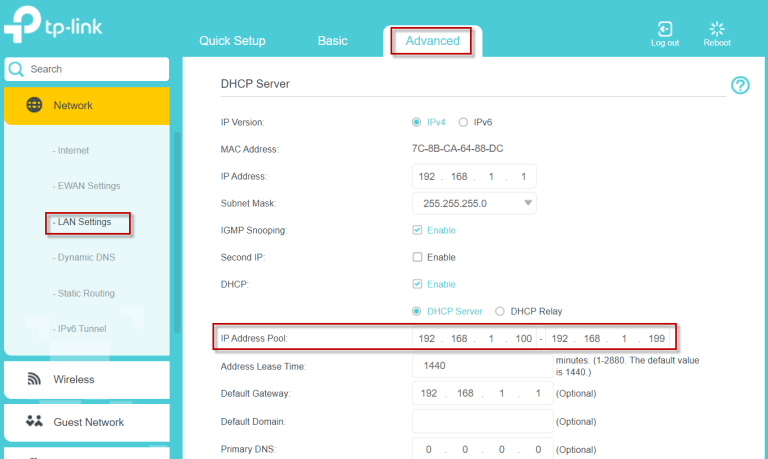

Pada diagram Diagram “Jalur Internet Utama Normal”, alamat DHCP Server adalah 192.168.1.1”. Konfigurasi ini ada di menu “Advanced | LAN Settings” pada halaman administrasi.


Buka menu “Advanced | Wireless | Wireless Settings” untuk melihat konfigurasi wireless.



Pengujian


Hubungkan NB1 ke SSID “TP-Link_88DC”.

Berikut adalah status koneksi NB1.


Jalankan perintah PING untuk membuktikan bahwa NB1 terhubung ke internet.

Jalur Internet Utama Terputus

Analisa Konfigurasi

Situasi ini disimulasikan dengan mencabut modem dari router.

Berikut adalah diagramnya:


Diagram “Jalur Internet Utama Terputus”


Keterangan diagram

  • Karena jalur internet utama terputus, maka jalur internet cadangan menjadi aktif sehingga interface “ewan_ipoe_d” mempunyai alamat IP
  • SSID tidak berubah
  • Alamat IP DHCP Server tidak berubah. Router ini mempunya fitur NAT, sehingga alamat IP dari sumber internet, akan dirubah menjadi 192.168.1.1.



Dan berikut adalah fotonya.

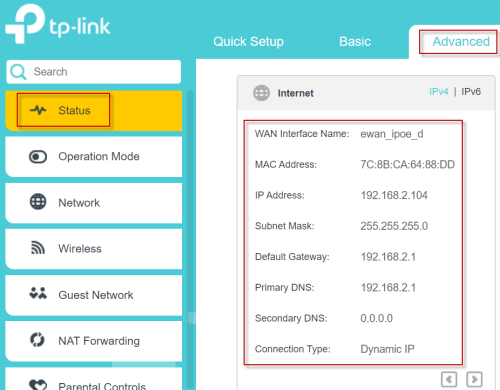

Buka menu “Advanced | Status” untuk melihat alamat IP interface “ewan_ipoe_d”.



Pengujian

Hubungkan laptop NB1 ke SSID.

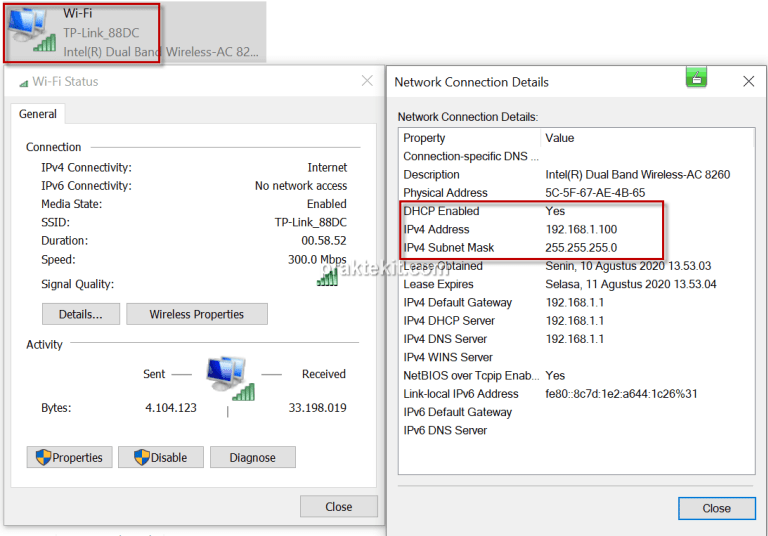

Berikut adalah status koneksi laptop NB1. Alamat IP DHCP Serve tidak berubah.


Jalankan perintah PING untuk membuktikan bahwa laptop NB1 terhubung ke internet.



Baca juga Berbagi Koneksi Internet Menggunakan TP-Link MR3020 dan Modem Huawei E3372
